vModou – 兀雨墨斗古籍刻本掃描圖像變形糾正工具

vModou 是一款开源免费的专用于古籍刻本掃描圖像變形糾正工具，喜欢古籍的爱好者，这是一款非常稀缺的工具，不妨下载一试！

J.Cling 推荐拓展：

• v3CaiPreview – 天地人三才中國傳統曆法風格筆記本
• vQi – 中国古籍棋谱生成工具
• vYinn – 中文古籍电子印章制作工具
• vQi – 中国古籍棋谱生成工具

---

主要功能特点

• 啟發：墨斗是中國木工傳統行業的常用工具，通常用來打線和測量。圖像變形糾正，正是基於一系列測量得到適當的變形參數，然後交給計算機圖像算法執行。受此啟發，作此工具。
• 思路：針對古籍刻本掃描圖像的特點，關鍵是找對四角頂點，頂點之間就是邊長，以其中一個頂點為參照，按照邊長不變條件，通過勾股定理計算變形後新頂點坐標，然後做新舊頂點之間的線型變形。
• 技巧：一是受墨斗測量應用的啟發，先打好輔助線，限定四角頂點掃描區域，儘量減少掃描干擾，使程序能夠精準的掃描得到可選頂點。二是變形方法的前後次序將非常影響最終效果，應避免後一操作影響前一操作的情況，那會帶來不必要困擾和糾結，本工具採用的次序是：四頂點變为矩阵 -> 對變形後頂點坐標手工微调 -> 圖像長寬拉伸微調 -> 裁切變形產生的黑邊，這裡的每一步都對其前面變形的整體效果很少甚至沒有影響。
• 步驟：調整輔助線參數 – 打輔助線 – 掃描確定頂點 – 調整變形參數 – 觀察變形效果 – 優化變形參數 – 裁切四邊。
• 優點：一是所有技術參數均可控，變形過程簡單明瞭，不靠感覺，減少糾結；二是命令行工具省手腕，緩解長期PS的鼠標手；三是看到歪歪斜斜的掃描圖像變規整，很解壓不是嗎。

官方使用说明

perl vmodou.pl -b 01 -i -0008_0
读取预设参数'books/01/vmodou.cfg'，命令行参数优先！
================================================================================
    vModou v1.0，兀雨墨斗古籍扫描图变形纠正工具
	作者：GitHub@shanleiguang，小红书@兀雨书屋，2025
================================================================================
  原扫描图：books/01/src/-0008_0.jpg
  测试模式：是	测试线间距：50
  顶点扫描像素块尺寸：2 x 2	顶点扫描像素块有效像素门限：0.8
  内容区域参数：-ml 20 -mr 20 -mt 500 -mb 200
  内容剔除参数：-m1 0.1 -m2 0.9 -m3 0.1 -m4 0.9
  四角顶点序号：-pa 0 -pb 0 -pc 0 -pd 0，0-自动选择
  顶点变形微调：-da 0,0 -db 0,0 -dc 0,0 -dd 0,0
  变形参考顶点：-sp A	变形方法参数：Affine
  变形拉伸参数：-sw 1 -sh 1	旋转角度：-sd 0
  最终裁切参数：-cl 0 -cr 0 -ct 0, -cb 0
================================================================================
读取原始扫描图'books/01/src/-0008_0.jpg'（1512 x 2959）
生成测试图'books/01/tmp/-0008_0.jpg'！

---

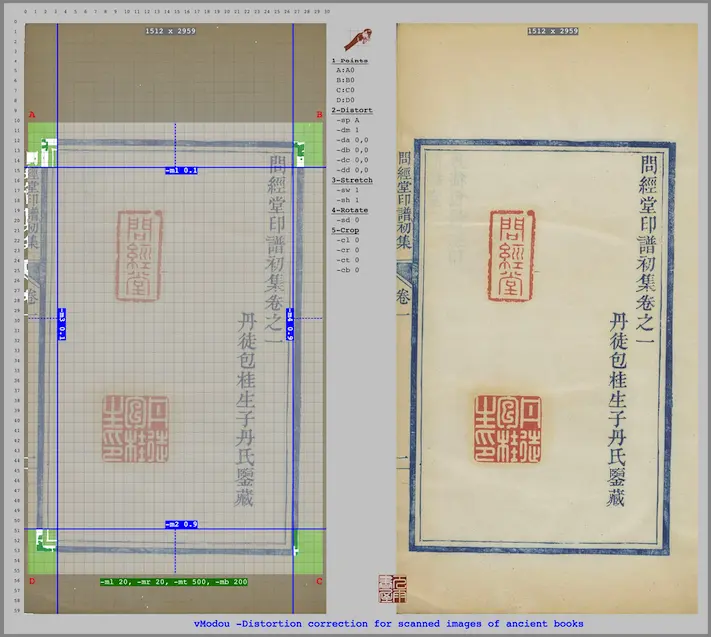

生成初始測試圖，打默認輔助線，此時不掃描計算頂點，也不做任何變形。

perl vmodou.pl -b 01 -i -0008_0 -t 0

---

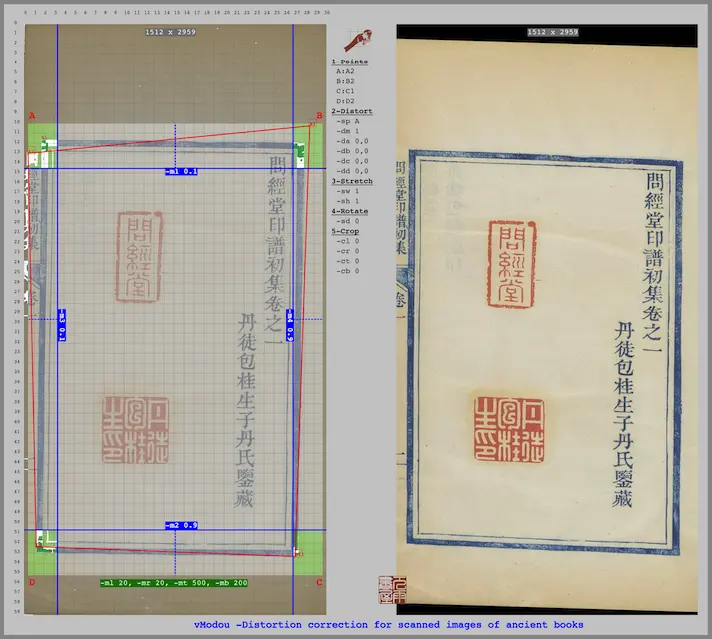

根據默認輔助線確定的掃描區域，掃描四角頂點，每個角採用兩種掃描策略得到兩個可選頂點，程序自動選擇其中一個，此時也將根據默認變形參數執行變形，右側可預覽效果。

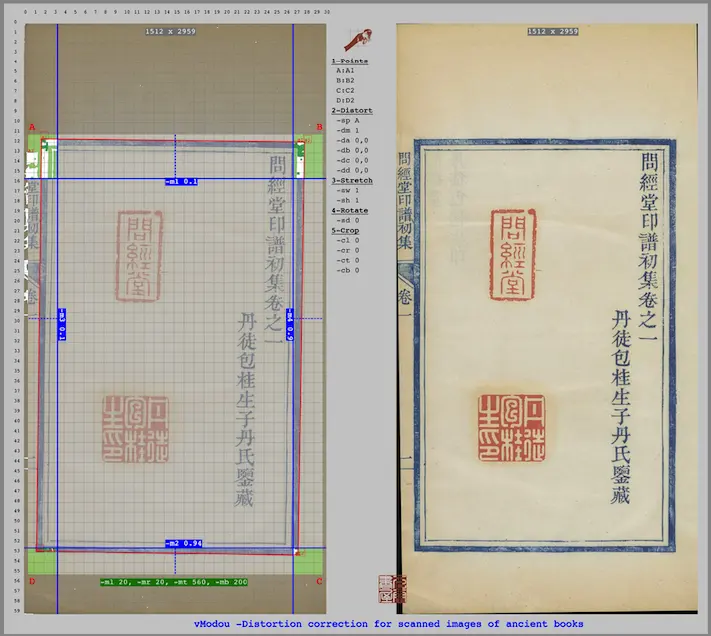

perl vmodou.pl -b 01 -i -0008_0 -t 0 -mt 560 -m2 0.94

---

觀察發現，四角可選頂點還不精準，調整版框限制、剔除等參數，縮小掃描區域，減少掃描干擾區域，得到準確的可選頂點。

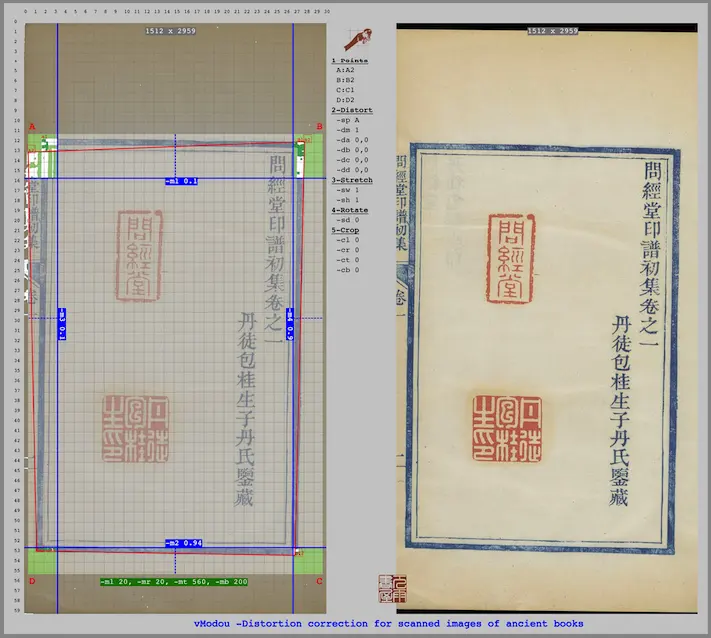

perl vmodou.pl -b 01 -i -0008_0 -t 0 -mt 560 -m2 0.94 -pa 1 -pc 2

---

程序自動選擇A、C可選頂點不合適，手工指定為另一個，觀察右側變形效果已較理想，如個別頂點仍需微調，可繼續添加顶点坐标微调参数，如-da 10,0表示对变形后的A顶点X横向坐标+10像素。

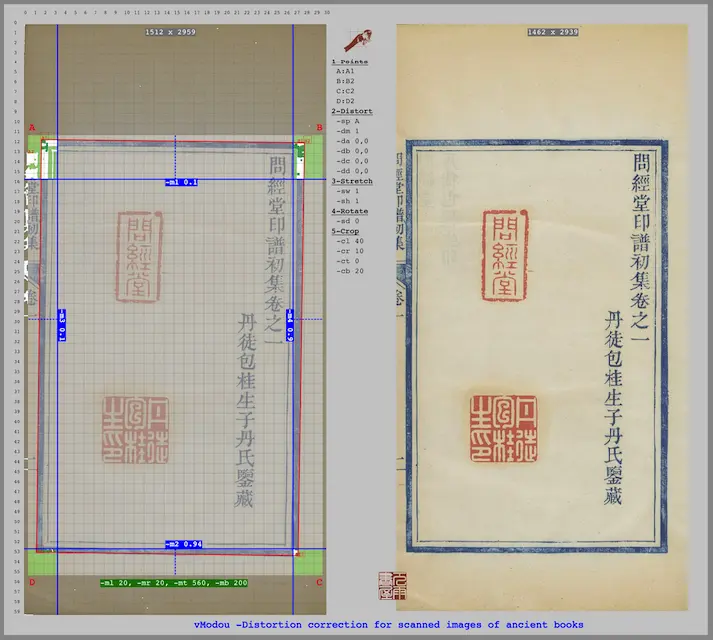

perl vmodou.pl -b 01 -i -0008_0 -t 0 -mt 560 -m2 0.94 -pa 1 -pc 2 -cl 40 -cr 10 -cb 20

---

觀察右側效果圖，裁切變形產生的黑邊。 操作結束，此時最終效果圖將自動保存到‘dst/’目錄下

获取方式

官方网站

https://github.com/shanleiguang/vModou

网盘下载

https://pan.quark.cn/s/e0651e9cdb6f
